Types de Bandes Magnétiques

La bande magnétique est un support de sauvegarde régulièrement utilisé pour l'archivage et les backups de données électroniques.

LTO (Linear Tape-Open)

Comme son nom l'explique, c'est une technique de sauvegarde sur bande magnétique au format ouvert. Elle a été développée fin des années 2000 par HP, IBM et Seagate.

À partir du LTO-3, la norme propose une fonctionnalité supplémentaire permettant la réécriture des données, appelée WORM.

Dès le LTO-4, la norme permet en plus le chiffrement des données ainsi que la gestion des clés de chiffrement.

Dès le LTO-5, la fonctionnalité de partitionnement LTFS est disponible.

Différents formats de LTO

Le format LTO évolue au fil des années. Depuis 2000, il est sorti plus de huit formats de LTO différent. Afin de lire le contenu des bandes LTO, il faut un lecteur approprié au format de la bande en question.

Les différentes générations de LTO :

  • LTO-1: 2000, capacité native 100 Go, débit 20 Mo/s
  • LTO-2: 2002, capacité native 200 Go, débit 40 Mo/s
  • LTO-3: 2004, capacité native 400 Go, débit 80 Mo/s
  • LTO-4: 2006, capacité native 800 Go, débit 120 Mo/s
  • LTO-5: 2010, capacité native 1,5 To, débit 140 Mo/s
  • LTO-6: 2012, capacité native 2,5 To, débit 160 Mo/s
  • LTO-7: 2015, capacité native 6,4 To, débit 300 Mo/s 1,2
  • LTO-8: 2018, capacité native 12 To, débit 360 Mo/s

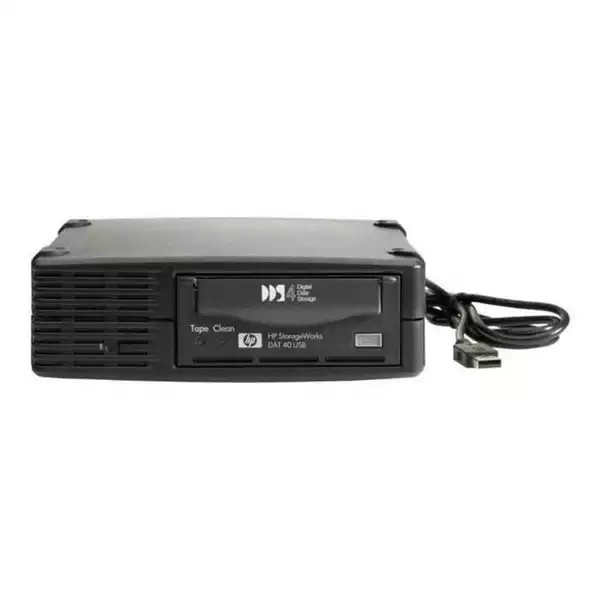

DAT (Digital Audio Tape)

Le DAT est nativement un format de cassettes digitales pour les fichiers audio. Conçu par Sony à la fin des années 1980, il avait pour but de remplacer les cassettes audio classiques.

HP et Sony s'associent pour définir le standard DDS pour Digital Data Storage découlant de cette technologie. Le mécanisme physique est le même, mais l'encodage est différent.

Ce format concurrence au départ principalement les systèmes DLT et LTO.

Le format DAT utilise deux formats de bandes différents, le DDS qui est le plus courant, et le DataDAT.

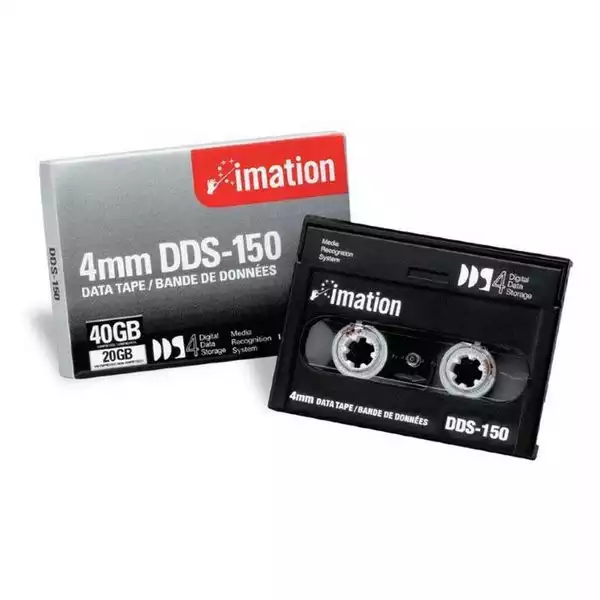

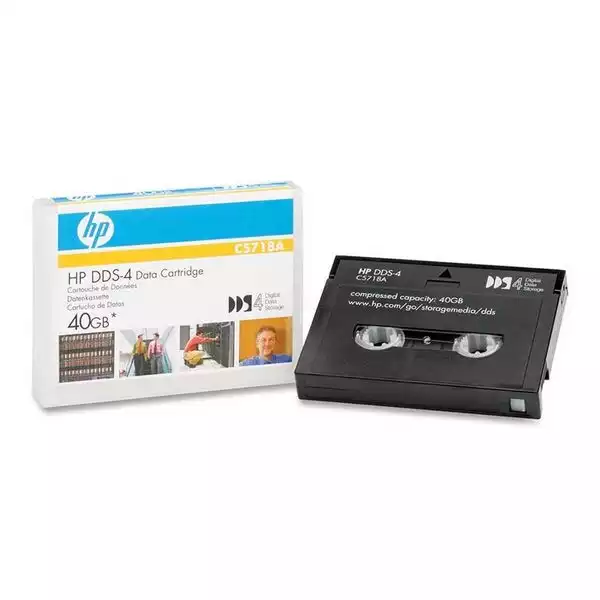

Bandes DDS

Le DDS utilise à l'origine des bandes de format 3.8 mm, et les formats les plus récents (DAT 160 et DAT 320) utilisent des bandes 8 mm.

Générations des bandes

  • DDS-1 - 1989
  • DDS-2 - 1993
  • DDS-3 - 1196
  • DDS-4 - 1999
  • DDS-72 - 2003
  • DDS-160 - 2007
  • DDS-320 - 2009

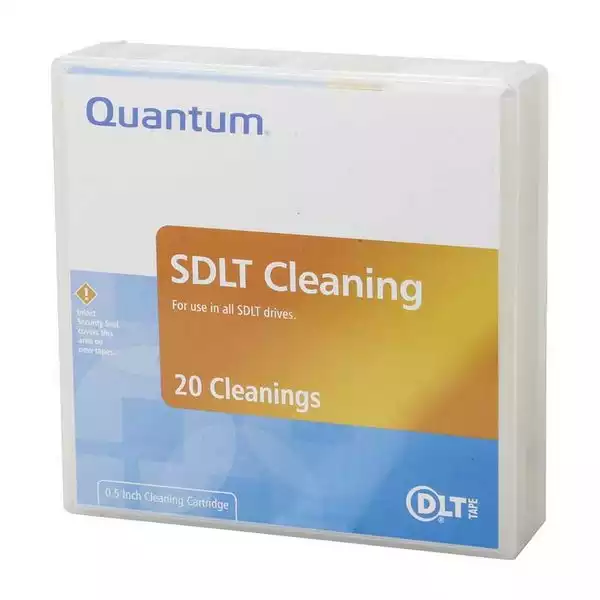

Super DLT (Super Digital Linear Tape)

Le SDLT est une évolution des sauvegardes DLT développée à l'origine par Quantum.

La gestion des têtes se fait par un faisceau laser (LGMR). Les deux faces de la bande sont utilisées. L'une pour stocker les données, et la seconde permet de stocker les informations de suivi et de positionnement de manière optique. C'est cette face qui est utilisée par le faisceau laser.

Grâce à l'utilisation du laser, la précision du positionnement des têtes est augmentée, tout comme la capacité de stockage.

Le DLT et SDLT cartouches ont la même taille, mesurant 105.7mm de large x 105.4mm de long x 25.4mm de haut. Longueurs de bande varient de 557 à 630 mètres, largeur de bande est la même pour tous, à 12.7mm.

DLT (Digital Linear Tape)

Inventée par Digital Equipment Corporation en 1984, cette technique a été rachetée par Quantum Corporation en 1994.

Une variante à plus haute capacité a été développée par la suite sous le nom de Super DLT (SDLT).

Au niveau de la capacité, les lecteurs DAT et le premier DLT sont équivalents. Néanmoins, le DLT est caractérisé par une plus longue durée de vie des têtes.

Les lecteurs possèdent 6 guides qui assurent un déroulement de la bande. Ceci permet un excellent contact entre la bande magnétique et les têtes de lecture/écriture.

Standard de DLT

Les données sont écrites en utilisant chaque fois deux pistes regroupées. La bande est découpée en plusieurs pistes parallèles. Chaque piste utilise toute la longueur de la bande. Lorsque la tête arrive à la fin de la bande, elle reprend l'enregistrement sur la piste suivante, mais en sens inverse.

  • DLT 2000
  • DLT 4000
  • DLT 7000
  • DLT-4 (VS-80)
  • DLT-4 (VS-160)
  • DLT-V4
  • DLT-S4

SLR (Scalable Linear Recording)

Le SLR est un format développé par la société Tandberg Data GmbH.

Tandberg Data GmbH est une entreprise basée à Dortmund en Allemagne. C'est la seule entreprise a encore fabriquer des bandes aux formats QIC.

SLR est donc le nom utilisé par Tandberg Data GmbH pour sa gamme de lecteurs basés sur QIC.

Versions des SLR

1/4 de pouce

  • SLR1
  • SLR2
  • SLR3
  • SLR4
  • SLR4-DC
  • SLR5
  • SLR24 / SLR6
  • SLR32 / MLR1
  • SLR50 / MLR3

Format 8mm

  • SLR7
  • SLR40
  • SLR60
  • SLR75
  • SLR100
  • SLR140
  • SLR200
  • SLR400

AIT (Advanced Intelligent Tape)

Le format AIT, développé et géré par Sony à la base, est un format en voie de disparition.

La technologie AIT était disponible sous deux facteurs de forme. La version AIT classique, utilise des cassettes similaires aux cassettes vidéo "Video8".

La version SAIT, pour Super AIT, utilise quant à lui des cartouches au format similaire à une cartouche DLT ou LTO.

En mars 2010, Sony a annoncé l'arrêt de la ligne de fabrication des produits AIT.

Générations AIT

L'un des intérêts des bandes AIT, est leur forte compatibilité entre les diverses générations de bandes AIT. Cela permet à des lecteurs de bandes AIT de lire et d'écrire sur plusieurs générations de supports.

Générations de bandes AIT

  • AIT-1 - 1996
  • AIT-1 Turbo - 2004
  • AIT-2 - 1999
  • AIT-2 Turbo
  • AIT-3 - 2001
  • AIT-3Ex - 2006
  • AIT-4 - 2005
  • AIT-5 - 2006

Générations de bandes SAIT

  • SAIT-1 - 2003
  • SAIT-2 - 2006
